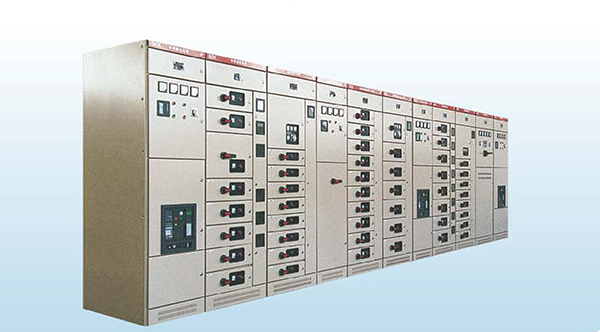

GCK低压抽出式开关柜

主要参数:

额定绝缘电压:交流660V,交流1000V

额定工作电压:交流 380 V ,交流660 V

额定频率:50Hz

馈电电路最大电流:3150A

抽屉回路最大电流:3150A

控制电机最大容量:320KW

水平母线峰值耐受电流(0.1S):63KA、105KA、176KA

水平母线短时耐受电流(1S):30 KA、50 KA、80 KA、100 KA

垂直母线峰值耐受电流(0.1S):63 KA、105 KA

垂直母线短时耐受电流(1S):30 KA、50 KA

额定工频耐受电压(1min):2500V

二次工频耐受电压(1min):2500V

防护等级:IP30、IP40

外型尺寸宽*深*高mm:600(800、1000)*800(1000)*2200
